Digitale Messbox für Inkrementalgeber 1Vss und TTL/RS422
Übersicht

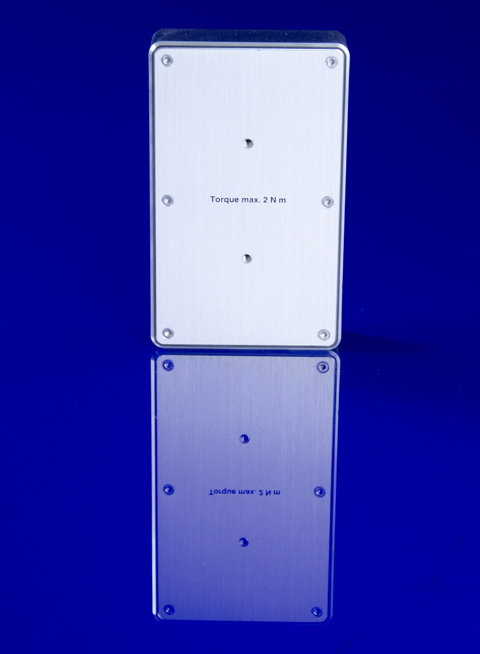

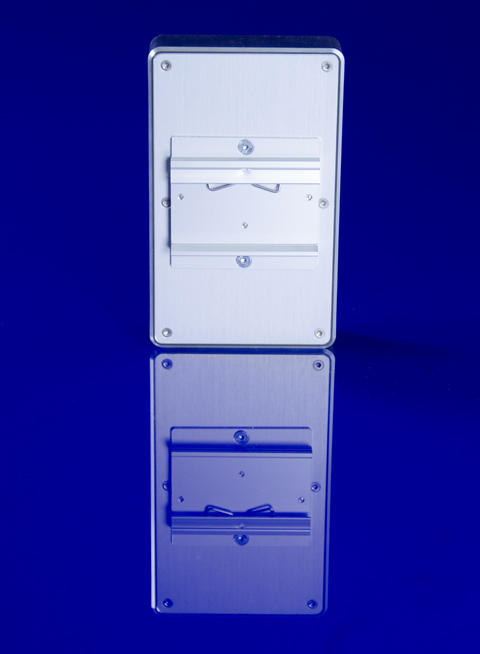

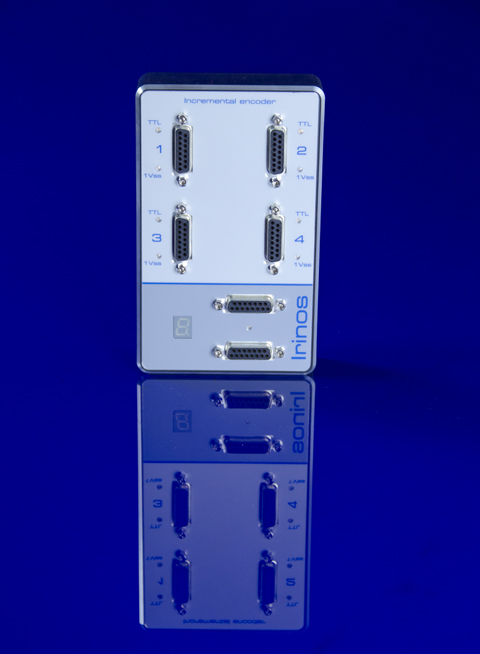

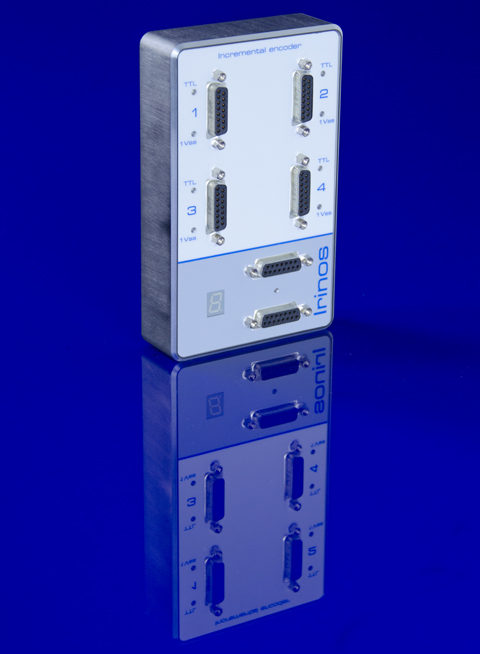

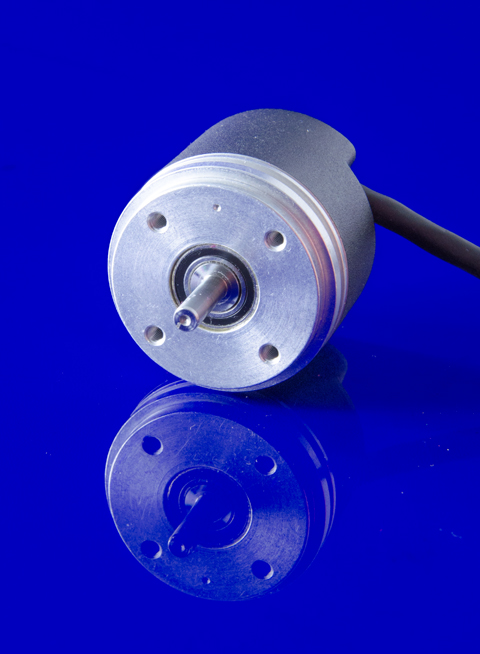

- Anschluss von 4 Inkrementalgebern mit 1Vss- oder TTL/RS422-Schnittstelle
- Interpolation 200-fach bei 1Vss-Schnittstelle
- Integrierte Fehlererkennung
- Synchrone Messwertaufnahme mit 10000 Messwerten/s (alle Kanäle gleichzeitig)
- Kaskadierbar mit anderen Irinos-Boxen via ILink-Schnittstelle
- Mit integrierter Ethernet-Schnittstelle zum direkten Anschluss an einen PC verfügbar
Highlights
Kaskadierung
Mehrere Irinos-Boxen können über die ILink-Schnittstelle miteinander kaskadiert werden. Dabei spielt es keine Rolle, ob es sich um weitere Irinos-Boxen vom Typ IR-INC, oder um Irinos-Boxen für andere Messeingänge handelt (z.B. für Induktive Messtaster).
Die ILink-Schnittstelle kombiniert dabei den Datenaustausch zwischen den Irinos-Boxen, deren Zeit-Sychronisation sowie die Weiterführung der Spannungsversorgung. Die Kaskadierung erfolgt über ein einziges ILink-Verbindungskabel. Maximal 32 Irinos-Boxen können damit in ringförmiger Verkabelung zu einem kompletten Messsystem zusammengefügt werden.
Für das Auslesen der Messwerte am PC ist die Anzahl der Irinos-Boxen unerheblich. Es ändert sich bei Kaskadierung lediglich die verfügbare Kanalzahl. Der PC kommuniziert immer über eine einzige Ethernet-Verbindung mit dem System.
Synchrone HighSpeed-Messung
Bei vielen Messaufgaben müssen die Messwert-Verläufe verschiedener Messeingänge in Echtzeit aufgezeichnet und miteinander verrechnet werden (z.B. bei Rundlauf-Messungen).
Mit der Irinos-Box IR-INC können 10.000 Messwerte/s aufgezeichnet werden. Dabei gilt dieser Wert unabhängig von der Kanalzahl. So können beispielsweise bei einer Echtzeitmessung mit 32 Messkanälen 32 * 10.000 Messwerte/s = 320.000 Messwerte/s aufgenommen werden.
Die Messwerte werden synchron aufgenommen und im internen Speicher einer Irinos-Box zwischengepuffert, bevor sie zum PC via Ethernet übertragen werden.
Galvanische Trennung
Jede Irinos-Box ist mehrfach galvanisch getrennt.
Die galvanische Trennung der Versorgungsspannung sorgt dafür, dass Störungen von aussen nicht zur Messelektronik vordringen können.
Eine zusätzliche galvanische Trennung der zur Kaskadierung von mehreren Irinos-Boxen benötigten ILink-Schnittstelle ermöglicht eine besonders robuste Kommunikation. Weiterhin können dadurch Masseschleifen oder ähnliche in der Praxis auftretende Störeffekte ausgeschlossen werden.
Beschriftung

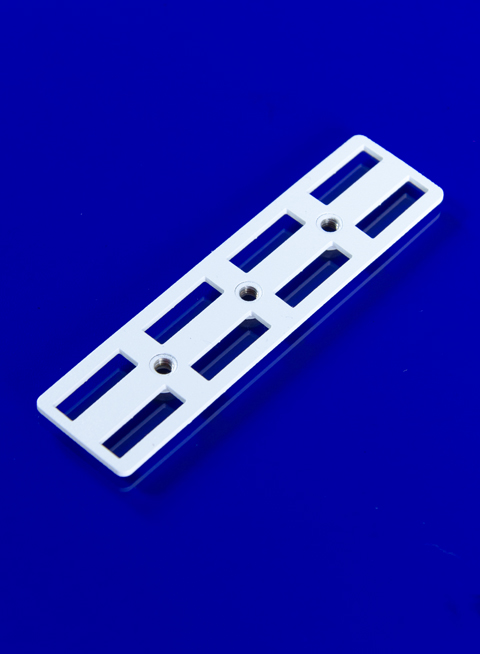

Über einen optionalen Beschriftungsträger können die Messeingänge beschriftet werden. Der Beschriftungsträger erlaubt die Aufnahme von 8 Kunstoff-Beschriftungsschildern, wie sie im Schaltschrankbau üblich sind. Die Beschriftungsschilder lassen sich mit den meisten handelsüblichen Drucksystemen bedrucken.
