SC-AIN
Digitale Messbox für
Analogeingänge ± 10V
Übersicht
- 8 differentielle Analogeingänge ± 10V
- Direkte Versorgung von Sensoren mit 24V DC
- Referenzspannung 10V auf jedem Stecker verfügbar
- Sehr hohe Messgenauigkeit und Messwertstabilität
- Synchrone Messwertaufnahme bis 4000 Messwerte/s (alle Kanäle gleichzeitig)
- Kaskadierbar mit anderen Irinos-Boxen via SC-Link-Schnittstelle
(Mischbetrieb mit Messeingängen für induktive Messtaster / Inkrementalgeber möglich.) - Mit integrierter Ethernet-Schnittstelle zum direkten Anschluss an einen PC verfügbar
Warum SC-AIN?

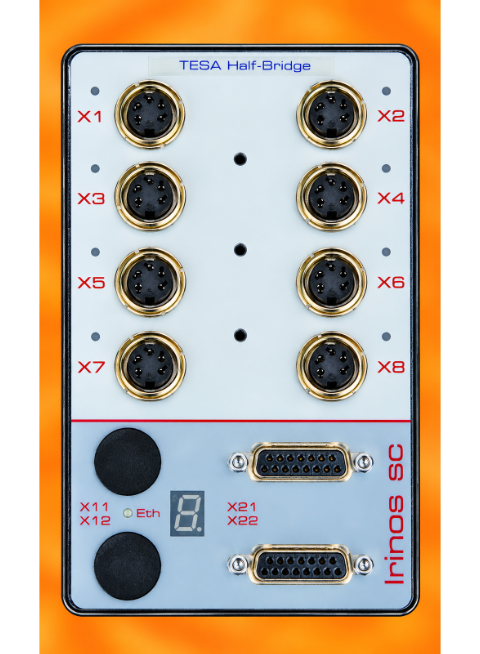

Häufig wird in Messsystemen die Irinos-Box SC-TFV für induktive Wegaufnehmer verwendet, bei der sich jeder Messkanal auch als Analogeingang ±10V konfigurieren lässt. Dies ist in einigen Applikationen ausreichend und kann so die Notwendigkeit einer zusätzlichen Irinos-Box SC-AIN überflüssig machen.
Die Analogeingänge sind jedoch nicht 1:1 vergleichbar und es werden auch unterschiedlichen Stecker verwendet (SC-AIN 7-polig, SC-TFV 5-polig). Wesentliche Unterschiede sind:
1. Bei der SC-AIN sind die Analogeingänge Differentiell ausgeführt, bei der SC-TFV SingleEnded. Ins besonders bei schwierigen Verkabelungsverhältnissen ermöglichen differentielle Eingänge zusätzliche Möglichkeiten im Umgang mit Masse-Verschiebungen und ermöglichen so ein präziseres Messergebnis.
2. Bei der SC-AIN sind die 24V - Versorgung des Irinos-Systems zu jedem Messstecker durchgeschleift, so dass eine direkte Versorgung externer Signalwandler möglich ist (z.B. bei Kraftmessdosen).
3. An jedem Messeingang der SC-AIN steht eine Referenzspannung +10V zur Verfügung, z.B. zur Referenz für Messbrücken.
