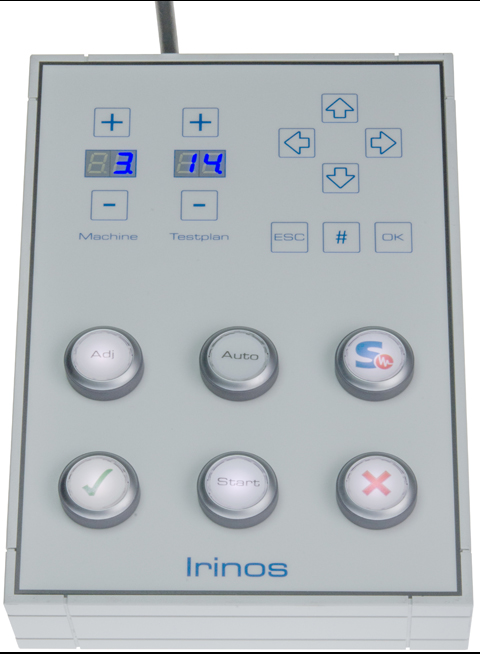

IR-HMI1

Bedienpult für das Irinos-System

Übersicht

  • 6 Stk. beleuchtbare Drucktaster 22,5mm zur freien Verwendung
  • Auswahl der Prüfplan- und Maschinen-Nr.
  • 7 frei verwendbare Folientasten
  • Direkt kaskadierbar mit anderen Irinos-Boxen via ILink-Schnittstelle
    (keine separate Spannungsversorgung erforderlich)
  • Einfacher Zugriff durch die Messrechner-Software via Bit-I/O



Download Produktbeschreibung

Vorlage für Tastenbeschriftung

Systemübersicht

Dokumentation & Software

Highlights

Universell verwendbar

Die Bedienbox wurde für einen universellen Einsatz in verschiedenen Applikation konzipiert.

Die Funktion aller Bedienelemente kann frei definiert werden. Die 6 Drucktasten sowie die 7-Folientasten (Pfeil + ESC + # + OK) werden jeweils als ein Eingangs-Bit über das Irinos-System zur Messrechner-Software übertragen. Die jeweilige Funktion kann dort hinterlegt werden.

Jede Drucktaste ist einzeln beleucht- und beschriftbar. Für die Beschriftung ist optional ein vorgestanzter A4 Folienbogen erhältlich. Alternativ können die Tasten über einklipsbare Abdeckungen farblich markiert werden.

Maschinen- und Prüfplan-Nr.

Über Segment-Anzeigen sowie +- Tasten könne die Maschinen- und Prüfplan-Nummer separat ausgewählt werden.

Als Standard können die Nummern 1-99 ausgewählt werden. Der Maximal-Wert kann jeweils durch die Messrechner-Software begrenzt werden.

Alternativ können die Nummern auch durch die Messrechner-Software vorgegeben werden.

Eine durch die Messrechner-Software aktivierbare Sperre ermöglicht es die Auswahl zu sperren.

Beide Nummern werden nach einer Änderung permanent gespeichert und nach einem System-Neustart wieder geladen.

Direkter Anschluss an das Irinos-System

Die Bedienbox wird direkt über die ILink-Schnittstelle an das Irinos-System angeschlossen. Sie verhält sich dort wie eine Box mit 40 digitalen Ein-/Ausgängen.

Der Datenaustausch mit der Messrechner-Software erfolgt über Bit-I/O.

Eine separate Spannungsversorgung ist nicht erforderlich. Diese erfolgt über die ILink-Schnittstelle. Der Verkabelungsaufwand ist damit sehr gering.

Langlebig

Langlebige Drucktasten sowie LED-Beleuchtung sorgen dafür, dass die Bedienbox auch im rauhen Industrie-Umfeld problemlos funktioniert.
