EC-TFV
Digitale Tasterbox für induktive Wegaufnehmer
Übersicht

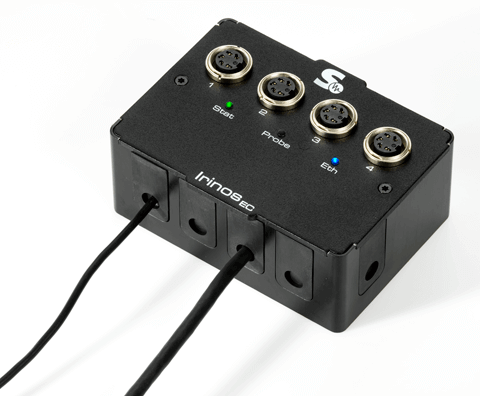

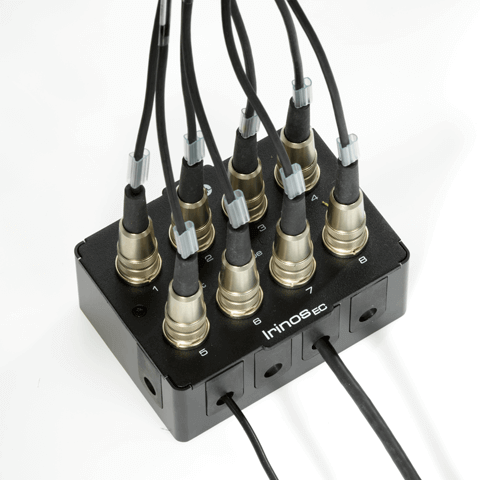

- Anschluss von 4 oder 8 induktiven Messtastern Tesa Halbbrücke und kompatible
- Sehr hohe Messgenauigkeit und Messwertstabilität
- Synchrone Messwertaufnahme bis 4.000 Messwerte/s (alle Kanäle gleichzeitig)
- Kaskadierbar mit anderen Irinos-Boxen via EC-Link-Schnittstelle
- Mit integrierter Ethernet-Schnittstelle zum direkten Anschluss an einen PC
- Optisch ansprechend durch geschützten Steckbereich (innenliegend)
Highlights
Bewährte Messtechnik
Die Messelektronik der Irinos-Box EC-TFV basiert auf mehr als 35 Jahren Erfahrung mit Messverstärkern für induktive Wegaufnehmer der Messtechnik Sachs GmbH. Diese gelten weltweit als Referenz hinsichtlich Messgenauigkeit und Messwertstabilität.
Jeder Messkanal verfügt über einen eigenen Eingangsverstärker mit hochwertigen Analogbauteilen. Die AD-Wandlung erfolgt vollständig synchron (kein Multiplexing erforderlich).
Das integrierende Messverfahren wertet die komplette Sinuskurve des Messtasters aus und bietet damit im Vergleich zur verbreiteten 1- oder 2-Punkt-Messung eine viel höhrere Störunempflindlichkeit (Patent angemeldet)
Werkskalibrierung
Alle Messkanäle sind ab Werk auf den jeweiligen Messtaster vorabgeglichen. Eine Kalibrierung der Irinos-Box durch den Anwender ist nicht erforderlich.
Neben einer einfachen Inbetriebnahme ermöglicht dies auch einen reibungslosen Austausch einer Irinos-Box gegen ein baugleiches Modell.
Kaskadierung

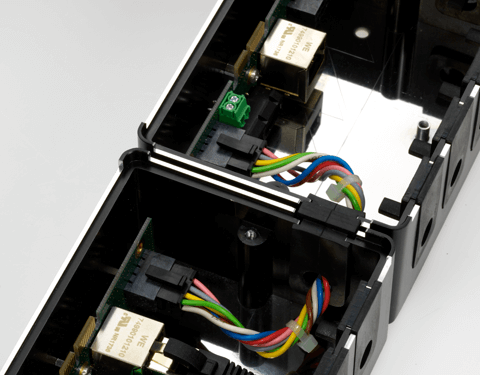

Mehrere Irinos-Boxen können über die EC-Link-Schnittstelle miteinander kaskadiert werden. Dabei spielt es keine Rolle, ob es sich um weitere Irinos-Boxen vom Typ EC-TFV, oder um Irinos-Boxen für andere Messeingänge handelt (z.B. für Inkrementalgeber).
Die EC-Link-Schnittstelle kombiniert dabei den Datenaustausch zwischen den Irinos-Boxen, deren Zeit-Sychronisation sowie die Weiterführung der Spannungsversorgung. Die Kaskadierung erfolgt über ein einziges EC-Link-Verbindungskabel. Maximal 8 Irinos-Boxen können damit in Linien-Topologie zu einem kompletten Messsystem zusammengefügt werden.
Für das Auslesen der Messwerte am PC ist die Anzahl der Irinos-Boxen unerheblich. Es ändert sich bei Kaskadierung lediglich die verfügbare Kanalzahl. Der PC kommuniziert immer über eine einzige Ethernet-Verbindung mit dem System.
Synchrone HighSpeed-Messung
Bei vielen Messaufgaben müssen die Messwert-Verläufe verschiedener Messeingänge in Echtzeit aufgezeichnet und miteinander verrechnet werden (z.B. bei Rundlauf-Messungen).
Mit der Irinos-Box EC-TFV können 4.000 Messwerte/s aufgezeichnet werden. Dabei gilt dieser Wert unabhängig von der Kanalzahl. So können beispielsweise bei einer Echtzeitmessung mit 16 Messkanälen 16 * 4.000 Messwerte/s = 64.000 Messwerte/s aufgenommen werden.
Die Messwerte werden synchron aufgenommen und im internen Speicher einer Irinos-Box zwischengepuffert, bevor sie zum PC via Ethernet übertragen werden.
Galvanische Trennung
Jede Irinos-Box ist mehrfach galvanisch getrennt.
Die galvanische Trennung der Versorgungsspannung sorgt dafür, dass Störungen von aussen nicht zur Messelektronik vordringen können.
Eine zusätzliche galvanische Trennung der zur Kaskadierung von mehreren Irinos-Boxen benötigten ILink-Schnittstelle ermöglicht eine besonders robuste Kommunikation. Weiterhin können dadurch Masseschleifen oder ähnliche in der Praxis auftretende Störeffekte ausgeschlossen werden.
