IR-DIO

Digitale Ein-/Ausgänge für das Irinos-System

Übersicht

  • 16 digitale Eingänge & 16 digitale Ausgänge (Plus-schaltend / PNP),
    z.B. für Näherungsschalter, Ventil, Start-Taste, Signallampe, ...
  • Verschiedene Anschlussvarianten verfügbar (M23, DSUB37 oder Klemmen)
  • Schutz gegen Überlast und Kurzschluss
  • Parallele Datenübertragung der Ein- / Ausgangs - Bits mit den Messwerten anderer Irinos-Boxen
  • Kaskadierbar mit anderen Irinos-Boxen via ILink-Schnittstelle



Download Produktbeschreibung

Systemübersicht

Dokumentation & Software

Highlights

Verschiedene Anschlussvarianten

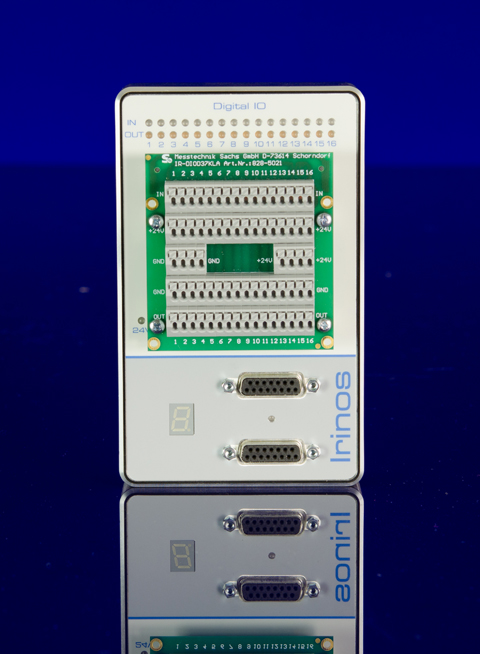

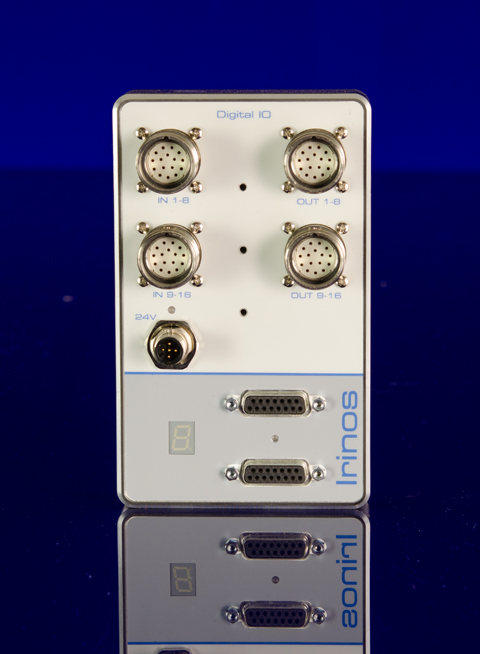

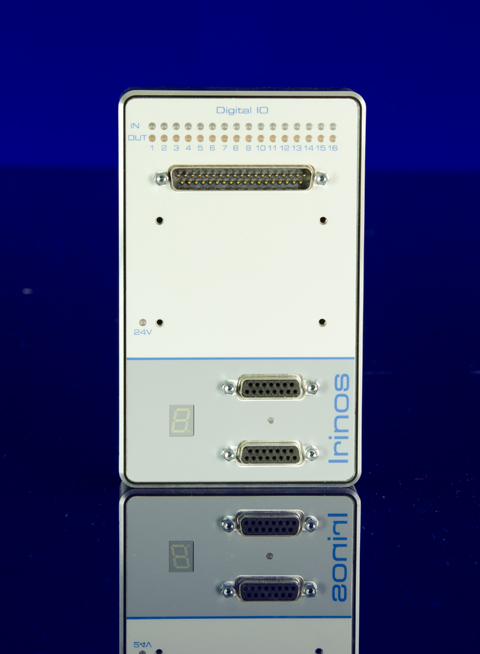

Anschluss-Varianten für M23-Anschlussmodule (z.B. Turck, Erni, Escha, Weidmüller, MurrElektronik, PhönixContact), DSUB für direkten Anschluss oder Anschluss von Einzeladern via Klemmenadapter.

Schutz gegen Überlast / Kurzschluss

Alle Ausgänge sind gegen Überlast / Kurzschluss geschützt. Der jeweilige Ausgang wird automatisch deaktiviert, sobald die Überlast eintritt. Sobald sie beseitigt wurde, wird er wieder automatisch aktiviert.

Ein Gesamt-Absicherung sorgt dafür, dass die Gesamtleistungsaufnahme von der Spannungsversorgung begrenzt bleibt (selbst-rückstellende Thermosicherung).

Schaltpegel

Alle Ein-/Ausgänge sind plus-schaltend (PNP). Die Schaltpegel sind in Anlehnung an IEC61131-2 ausgeführt.

Beschriftung (M23)

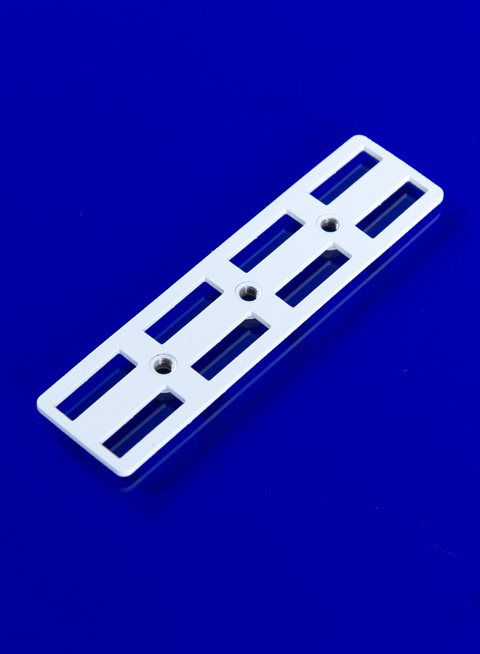

Über einen optionalen Beschriftungsträger können die M23-Steckverbinder beschriftet werden. Der Beschriftungsträger erlaubt die Aufnahme von 8 Kunstoff-Beschriftungsschildern, wie sie im Schaltschrankbau üblich sind. Die Beschriftungsschilder lassen sich mit den meisten handelsüblichen Drucksystemen bedrucken.

Galvanische Trennung

Die digitalen Ein-/Ausgänge sind von der internen Logik und der ILink-Kommunikation galvanisch getrennt.
