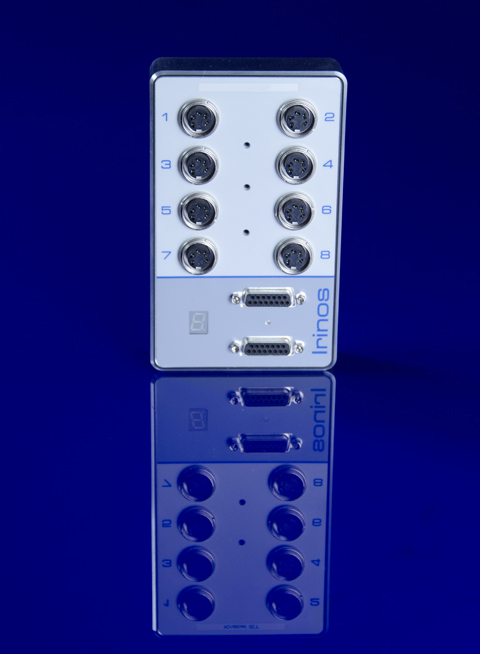

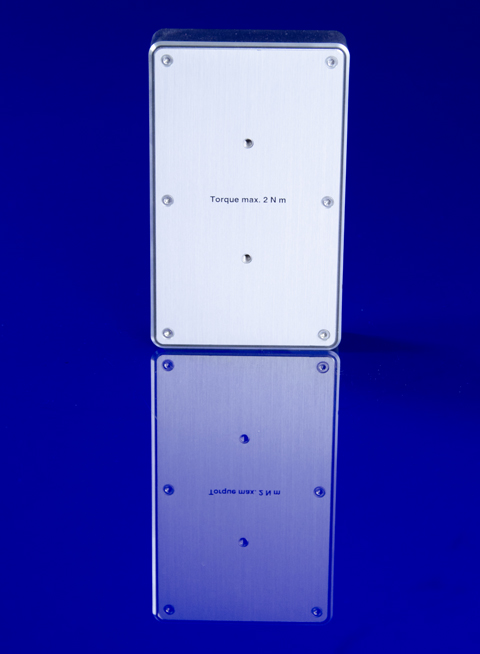

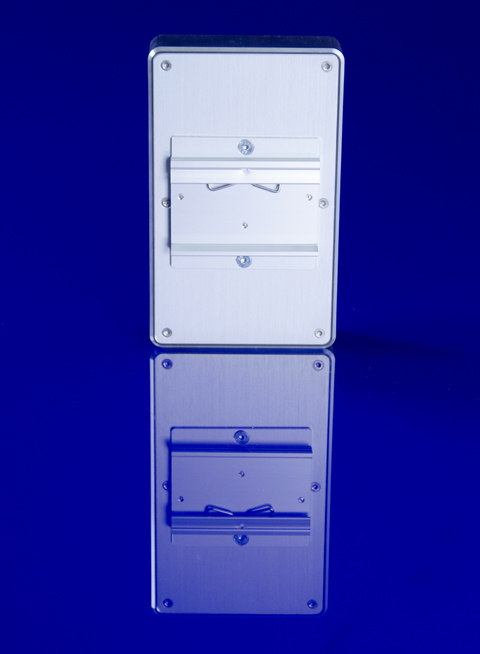

IR-AIN
Digitale Messbox für
Analogeingänge ± 10V
Übersicht
- 8 differentielle Analogeingänge ± 10V
- Direkte Versorgung von Sensoren mit 24V DC
- Sehr hohe Messgenauigkeit und Messwertstabilität
- Synchrone Messwertaufnahme bis 10000 Messwerte/s (alle Kanäle gleichzeitig)
- Kaskadierbar mit anderen Irinos-Boxen via ILink-Schnittstelle
(Mischbetrieb mit Messeingängen für induktive Messtaster / Inkrementalgeber möglich.) - Mit integrierter Ethernet-Schnittstelle zum direkten Anschluss an einen PC verfügbar
Highlights
Hohe Messgenauigkeit & Stabilität
Die Messelektronik der Irinos-Box IR-AIN basiert auf mehr als 30 Jahren Erfahrung mit Präsizions-Messtechnik der Messtechnik Sachs GmbH.
Jeder Messkanal verfügt über einen eigenen Eingangsverstärker mit hochwertigen Analogbauteilen. Er ist differentiell ausgeführt, so dass auch bei schwierigen Verkabelungsverhältnissen ein stabiles Messergebnis zur Verfügung steht.
Der AD-Wandler und die Referenz-Spannungsquelle haben eine hohe Temperaturstabilität über den gesamten Messbereich. Die AD-Wandlung erfolgt vollständig synchron (kein Multiplexing).
Werkskalibrierung
Alle Messkanäle sind ab Werk auf den jeweiligen Messtaster vorabgeglichen. Eine Kalibrierung der Irinos-Box durch den Anwender ist nicht erforderlich.
Neben einer einfachen Inbetriebnahme ermöglicht dies auch einen reibungslosen Austausch einer Irinos-Box gegen ein baugleiches Modell.
24V-Versorgung für Sensoren
Jeder Messkanal verfügt über einen 24V-Ausgang. Externe Sensoren können über diesen direkt versorgt werden.
Kaskadierung
Mehrere Irinos-Boxen können über die ILink-Schnittstelle miteinander kaskadiert werden. Dabei spielt es keine Rolle, ob es sich um weitere Irinos-Boxen vom Typ IR-AIN, oder um Irinos-Boxen für andere Messeingänge handelt (z.B. für induktive Messtaster oder Inkrementalgeber).
Die ILink-Schnittstelle kombiniert dabei den Datenaustausch zwischen den Irinos-Boxen, deren Zeit-Sychronisation sowie die Weiterführung der Spannungsversorgung. Die Kaskadierung erfolgt über ein einziges ILink-Verbindungskabel. Maximal 32 Irinos-Boxen können damit in ringförmiger Verkabelung zu einem kompletten Messsystem zusammengefügt werden.
Für das Auslesen der Messwerte am PC ist die Anzahl der Irinos-Boxen unerheblich. Es ändert sich bei Kaskadierung lediglich die verfügbare Kanalzahl. Der PC kommuniziert immer über eine einzige Ethernet-Verbindung mit dem System.
Synchrone HighSpeed-Messung
Bei vielen Messaufgaben müssen die Messwert-Verläufe verschiedener Messeingänge in Echtzeit aufgezeichnet und miteinander verrechnet werden (z.B. bei Rundlauf-Messungen).
Mit der Irinos-Box IR-AIN können 10.000 Messwerte/s aufgezeichnet werden. Dabei gilt dieser Wert unabhängig von der Kanalzahl. So können beispielsweise bei einer Echtzeitmessung mit 32 Messkanälen 32 * 10.000 Messwerte/s = 320.000 Messwerte/s aufgenommen werden.
Die Messwerte werden synchron aufgenommen und im internen Speicher einer Irinos-Box zwischengepuffert, bevor sie zum PC via Ethernet übertragen werden.
Galvanische Trennung
Jede Irinos-Box ist mehrfach galvanisch getrennt.
Die galvanische Trennung der Versorgungsspannung sorgt dafür, dass Störungen von aussen nicht zur Messelektronik vordringen können.
Eine zusätzliche galvanische Trennung der zur Kaskadierung von mehreren Irinos-Boxen benötigten ILink-Schnittstelle ermöglicht eine besonders robuste Kommunikation. Weiterhin können dadurch Masseschleifen oder ähnliche in der Praxis auftretende Störeffekte ausgeschlossen werden.
Beschriftung

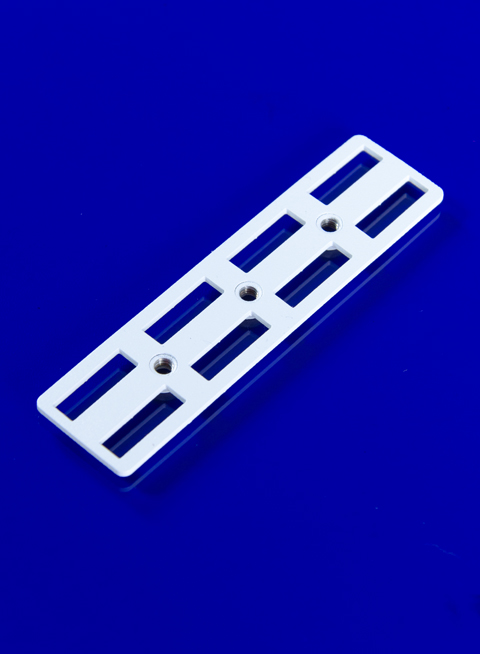

Über einen optionalen Beschriftungsträger können die Messeingänge beschriftet werden. Der Beschriftungsträger erlaubt die Aufnahme von 8 Kunstoff-Beschriftungsschildern, wie sie im Schaltschrankbau üblich sind. Die Beschriftungsschilder lassen sich mit den meisten handelsüblichen Drucksystemen bedrucken.
