Die Irinos-Box SC-AIN ist für den Anschluss von 8 Analog-Signalen ±10V geeignet.
Messwert-Erfassung
Die analogen Eingänge werden intern synchron abgetastet (kein Multiplexing).
Sie haben technisch bedingt nie exakt denselben Messwert bei identischem Eingangssignal. Um einen problemlosen Wechsel des Eingangs-Kanals bzw. einen Tausch der Irinos-Box zu ermöglichen, werden die analogen Eingänge werksseitig digital vorabgeglichen. Der Abgleich erfolgt so, dass bei einem Eingangssignal von -10V der Messwert -32.000 geliefert wird, bei 0V der Messwert 0 und bei +10V der Messwert +32.000.
|
Da die analogen Eingänge sehr hochohmig sind, kann der Messwert ≠ 0 sein und stark schwanken, wenn kein Eingangssignal angeschlossen ist. Dies ist kein Fehlverhalten, sondern eine technisch bedingte Folge der hochwertigen Eingangs-Eigenschaften. |
Steckerbelegung und Anschluss-Hinweise
➔Anschlusstyp M16 7-pol., Buchse
Je Steckverbinder ist ein analoger Eingang ±10V aufgelegt:

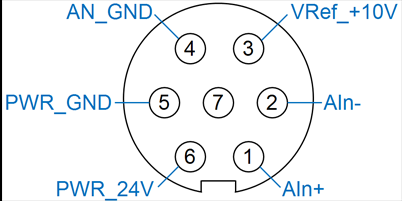

Steckerbelegung analoge Eingänge ±10V
Pin |
Bezeichnung |
Bemerkung |
|---|---|---|
1 |
Ain+ |
Positiver Eingang des differentiellen Analogeingangs. |
2 |
Ain- |
Negativer Eingang des differentiellen Analogeingangs. |
3 |
VRef_+10V |
+10 V Referenzspannung (Ausgang) |
4 |
AN_GND |
Bezugsmasse für Analogeingang (Ain+ / Ain-) und Referenzspannung VRef_+10V. |
5 |
PWR_GND |
Bezugsmasse für 24V Spannungsausgang |
6 |
PWR_24V |
24V Ausgang |
7 |
- |
|
Passende Gegenstecker M16 sind von verschiedenen Herstellern verfügbar, z.B. von Fa. Binder.
Achtung: Für M16IP sind passende Gegenstecker erforderlich; "normale" M16-Stecker passen hier je nach Hersteller nicht.
Trennung des Massebezugs

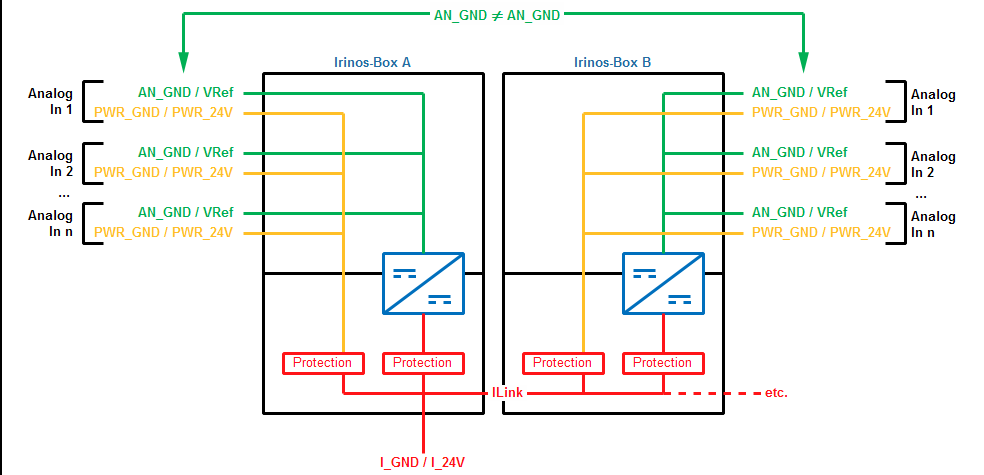

Wie die gesamte interne Spannungsversorgung der Irinos-Box, ist auch die Bezugsmasse für die Analog-Signale AN_GND galvanisch von der SC-Link-Spannungsversorgung (24V) getrennt. Folglich sind auch die Analog-Bezugsmassen von zwei Irinos-Boxen galvanisch voneinander getrennt. Alle Analog-Eingänge innerhalb einer Irinos-Box haben jedoch dieselbe Bezugsmasse.
Diese Trennung des Massebezugs verhindert die Entstehung von Masseschleifen, die in der Praxis häufig zu Problemen führen. Voraussetzung ist jedoch ein korrekter Anschluss der analogen Signalquellen an das Irinos-System.
Bezugsmasse der Analog-Eingänge
Anschluss von analogen Signalquellen

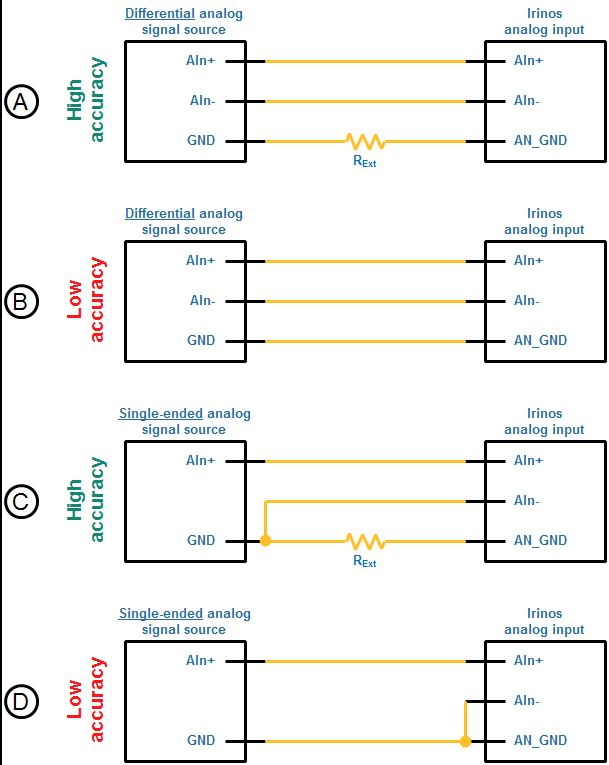

Folgende Abbildung zeigt Beispiele für den Anschluss von analogen Signalquellen. Wie in der folgenden Abbildung gezeigt, sollte die analoge Bezugsmasse AN_GND einer Irinos-Box nicht direkt mit einer anderen Bezugsmasse verbunden werden. Verbinden Sie diese über einen Widerstand RExt, um eine hohe Messwertstabilität zu erhalten (Darstellungen A und C). Die Widerstandsgröße ist abhängig von der Applikation. In den meisten Fällen ist ein 1 kOhm – Widerstand angemessen.
Bei Single-ended Messungen muss der Eingang AIn- mit der Bezugsmasse GND der Signalquelle verbunden werden. Diese Verbindung sollte möglichst nah an der Signalquelle erfolgen, wenn die Bezugsmasse wie empfohlen über den Widerstand RExt getrennt wird (Darstellung B). Ohne den Widerstand sollte die Verbindung möglichst nah an der Irinos-Box erfolgen, z.B. im Steckverbinder (Darstellung D).
Anschluss von analogen Signalquellen
Ausgang VRef_+10V
Über den Ausgang VRef_+10V kann eine hochohmige Messschaltung mit einer Referenzspannung beaufschlagt werden. Dies ist beispielsweise für den Anschluss von Mess-Potentiometern erforderlich (siehe folgende Abbildung).
Beachten Sie die im Datenblatt angegebene maximale Strombelastbarkeit dieser Referenzspannung.
Anschluss-Beispiel "Potentiometer an Analog-Eingang"
24 Ausgang zur Versorgung von Analog-Sensoren
An jedem Analog-Eingang stehen 24V zur Versorgung von Analog-Sensoren, wie beispielsweise Temperatur-Messwandlern zur Verfügung. Diese 24V werden aus der SCLink-Spannungsversorgung entnommen. Die maximale Strombelastbarkeit entnehmen Sie dem Datenblatt.
Folgende Abbildung zeigt ein Anschluss-Beispiel für einen über das Irinos-System versorgten Analog-Sensor. Da das Bezugspotential des Analog-Eingangs (AN_GND) vom Bezugspotential der 24V-Versorgung getrennt ist, müssen diese über einen externen Widerstand miteinander verbunden werden.
Anschluss-Beispiel "Analog-Sensor an Analog-Eingang"
