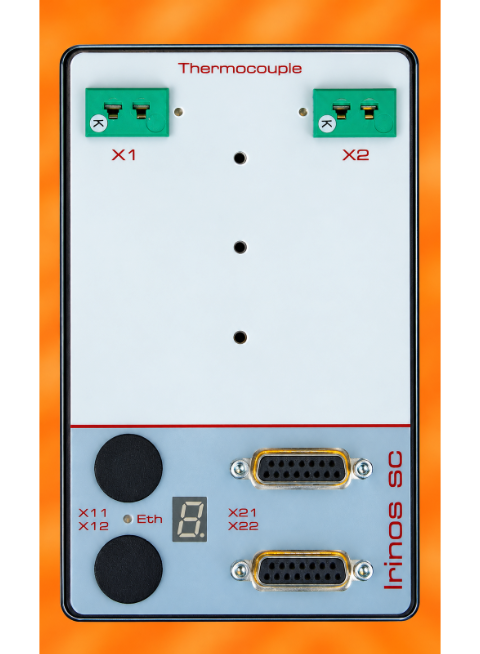

Die Irinos-Box SC-TEMP ist für den Anschluss von 2 Thermoelementen geeignet. Beide Thermoelement-Eingänge sind sowohl untereinander als auch zur Versorgung isoliert ausgeführt.
Beachten Sie die Applikations-Hinweise zur Verlegung von Thermoelement-Leitungen.
Messwert-Erfassung
Alle Messeingänge werden unabhängig voneinander abgetastet (kein Multiplexing). Die Abtastung erfolgt gemäß Datenblatt mit ca. 4 Hz. Dennoch ist es möglich die Temperaturmesskanäle in eine schnelle dynamische Messung mitaufzunehmen. Bei den dynamischen Messwerten kommt deshalb der gleiche Messwert mehrfach. Beispielsweise kommt bei einer dynamischen Messung mit der Abtastrate 1000 Messwerte/s jeder Temperaturwert ca. 1000 / 4 = 250 mal.
Technisch bedingt haben verschiedene Eingangskanäle nie exakt denselben Messwert bei identischem Eingangssignal. Um einen problemlosen Wechsel des Eingangs-Kanals bzw. einen Tausch der Irinos-Box zu ermöglichen, werden die Messeingänge deshalb werksseitig digital vorabgeglichen. Der Temperaturwert hat die Auflösung 0,01°C, d.h. es gilt dann beispielsweise folgende Umrechnung:
Digitalwert |
Temperatur in °C |
|---|---|
- 1.000 |
- 10 °C |
0 |
0 °C |
+2.572 |
+ 25,72 °C |
