Zur Versorgung des Irinos SC - Systems sind die IR-PU - Netzteile vorgesehen. Hinweise zur Abschätzung der Leistungsaufnahme finden Sie in den Applikationshinweisen.
[Historisch bedingt beginnen die Netzteilbezeichnungen mit IR-, da sie auch für das Irinos IR - System geeignet sind. Alle IR-PU - Netzteile können sowohl für das Irinos SC-System als auch für das Irinos IR-System verwendet werden.]
Es gibt zwei Netzteil-Baureihen:
oIR-PU-xx-CUS-x ist die aktuelle Baureihe und wird für Neu-Applikationen empfohlen.
oIR-PU-xx-HWS-x kann auch mit dem Irinos SC - System verwendet werden, ist jedoch nicht für Neu-Applikationen empfohlen.

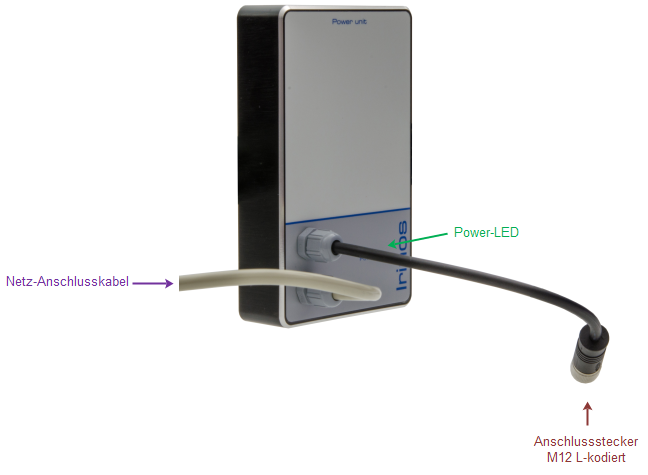

Die Irinos-Box IR-PU-xx-CUS-x ist ein 24V-Netzteil mit 30 bzw. 80 Watt Nennleistung zur Versorgung des Irinos-Systems. Es ist für raue Industrie-Umgebung ausgelegt und hat eine lange Lebensdauer.
Das Netz-Anschlusskabel enthält den Schutzleiter (PE). Deshalb ist kein separater Schutzleiter-Anschluss erforderlich. Der Schutzleiter des Netz-Anschlusskabels muss aber zwingend verbunden sein.
Der Ausgang erfolgt über einen Anschlussstecker M12 L-kodiert, der das passende Gegenstück zum Anschlussstecker der Master-Box bildet.
LED
Das Netzteil eine grüne Power-LED. Sie zeigt den Status der 24V Ausgangsspannung an. Sie leuchtet bei ordnungsgemäßem Betrieb dauerhaft.
Hinweis zum Anschlussstecker M12 L-kodiert:
Abweichend zum Industrie-Standard ist der Spannungsausgang Ua nicht belegt, da dieser vom Irinos-System nicht benötigt wird. Siehe dazu auch die Steckerbelegung in der allgemeinen Produktbeschreibung.
