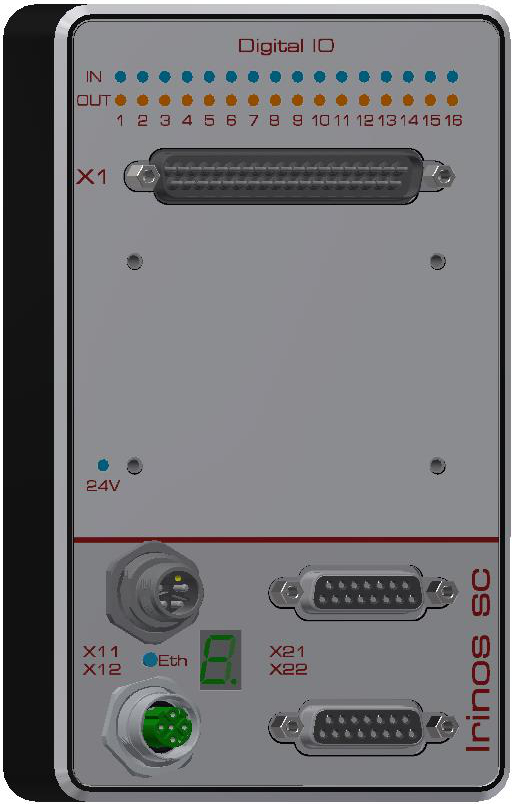

Die Irinos-Box SC-DIO ist für den Anschluss von jeweils 16 digitalen Ein-/Ausgängen geeignet. Der Anschluss erfolgt über einen Steckverbinder DSUB 37-pol. Über Adapter kann jedoch auch ein Anschluss über Klemmen oder M23-Steckverbinder erfolgen.



Spannungsversorgung



Bei den Varianten SC-DIO-xxx-xx-xx-SYSP-xx wird die 24V - Versorgung des Irinos-Systems für die I/O-Versorgung verwendet. Dies reduziert den Systemaufwand, ermöglicht jedoch nicht die separate Abschaltung der I/O-Versorgung.

Bei den Varianten SC-DIO-xxx-xx-xx-EXTP-xx muss die 24V – Versorgung für die digitalen Ein-/Ausgänge extern zugeführt werden. Bei der DSUB37-Variante erfolgt dies über den DSUB-Steckverbinder, beim M23-Adpater ist hierfür ein separater M12-Stecker vorgesehen und beim Adapter zum den Klemmanschluss sind entsprechende Kontakte vorgesehen.

Eine blaue LED zeigt an, ob die 24V – Versorgung vorhanden ist.

Verwenden Sie zur Spannungsversorgung nur ein Netzteil, das der Schutzklasse PELV entspricht.

Hinweis: Es ist möglich als Ein- / Ausgangsspannung 12 V DC zu verwenden. In diesem Fall leuchtet aber die Status LED nicht. Die Ein-/Ausgangs-LEDs leuchten nur schwach. Das Schaltverhalten der Ein-/Ausgänge bleibt unverändert.



Steckerbelegungen

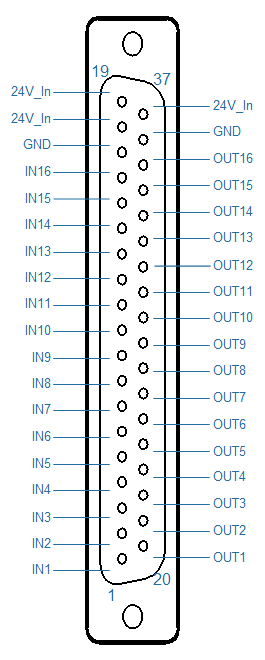

DSUB37



➔ Anschlusstyp DSUB 37-pol., Stift (Stecker)

Alle digitale Ein- / Ausgänge sind auf einem einzigen DSUB-Steckverbinder aufgelegt. Über denselben Steckverbinder erfolgt auch die Spannungsversorgung der digitalen Eingänge mit 24V (Variante -EXTP).

Wenn nur die digitalen Eingänge verwendet werden, so kann auf die Versorgung mit 24V verzichtet werden. Die Bezugsmasse GND muss aber auf jeden Fall angeschlossen werden.

Zur Erreichung der Schutzart IP65 sind geeignete DSUB-Gehäuse für den Anschlussstecker erforderlich.

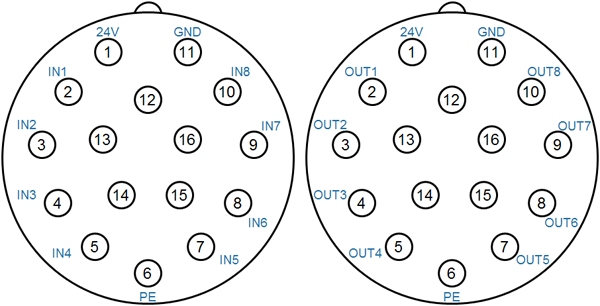

M23



➔ Anschlusstyp: M23 16-pol. Buchse

Je 8 digitale Ein- bzw. Ausgänge sind auf einem M23-Steckverbinder aufgelegt.

Ein passender Gegenstecker ist beispielsweise vom Hersteller PhönixContact erhältlich.

Die M23 – Steckverbinder sind für den Anschluss von externen Anschlussmodulen gedacht, wie sie von verschiedenen Herstellern erhältlich sind (z.B. MurrElektronik, Turck, Weidmüller, PhönixContact, Erni, Escha).
Auf Anfrage können vorkonfektionierte Anschlussmodule als Ergänzung zum Irinos-System geliefert werden. Aufgrund der großen Typenvielfalt am Markt, gibt es kein Standardmodul.

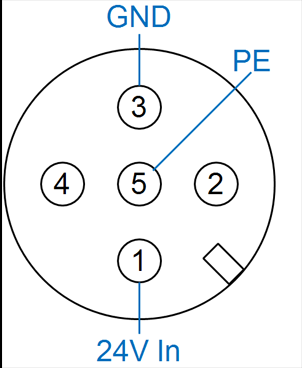

Spannungsversorgung über M12 A-kodiert (M23-Adapter für -EXTP)



➔Anschlusstyp: M12 5-pol. Stecker, A-codiert

Über den M12 – Steckverbinder werden die digitalen Ein-/Ausgänge mit Spannung versorgt.

Verwenden Sie zur Spannungsversorgung nur ein Netzteil, dessen Ausgangsspanung der Schutzklasse PELV entspricht!

Vorkonfektionierte Anschlusskabel sind von verschiedenen Herstellern verfügbar, z.B. PhönixContact.
