Jede Irinos-Box verfügt über 2 rückseitige Gewindehülsen M4. Damit, sowie über optional erhältliche Adapter, ergeben sie verschiedene Befestigungsmöglichkeiten.

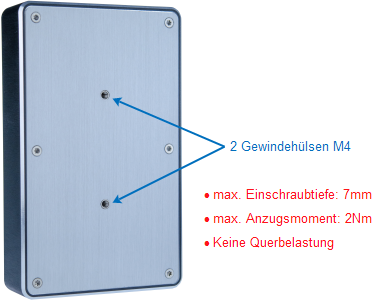

Direkte Befestigung über rückseitige Gewindehülsen



Jede Irinos-Box verfügt über 2 rückseitige Gewindehülsen M4. Damit ist eine direkte Befestigung möglich.

Beachten Sie bei der Befestigung folgende Limitierungen:

oDie maximale Einschraubtiefe beträgt 7 mm. Wählen Sie Schrauben mit passender Länge.

oDas maximale Anzugsmoment beträgt 2 Nm.

oÜben Sie keine Querbelastung auf die Gewindehülsen aus. Sie können sonst abfallen.





Befestigung an einer Hutschiene



➔Zur Befestigung an einer Hutschiene ist der Adapter IR-MHRM-1 erforderlich.

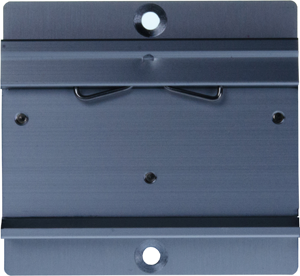

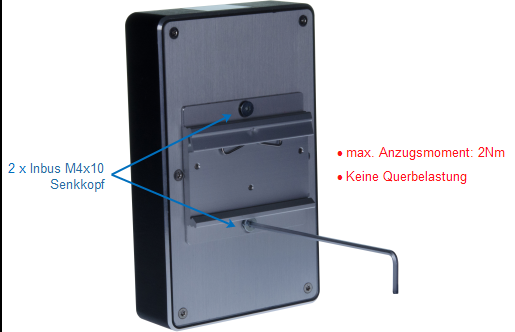

Der Hutschienen-Adapter IR-MHRM-1 wird bereits vormontiert ausgeliefert (siehe Abbildung). Er wird über 2 mitgelieferte Inbus-Schrauben an der Rückseite der Irinos-Box befestigt.

Die Irinos-Box kann dann an einer Hutschiene TS35 befestigt werden. Dazu wird die Irinos-Box von oben in die Hutschiene eingehängt. Anschließend von oben drücken, bis die Befestigung an der Unterseite der Hutschiene einrastet.







Front-Befestigung über Befestigungs-Flansch



➔Zur Front-Befestigung ist der Befestigungs-Flansch IR-MFFM-1 erforderlich.

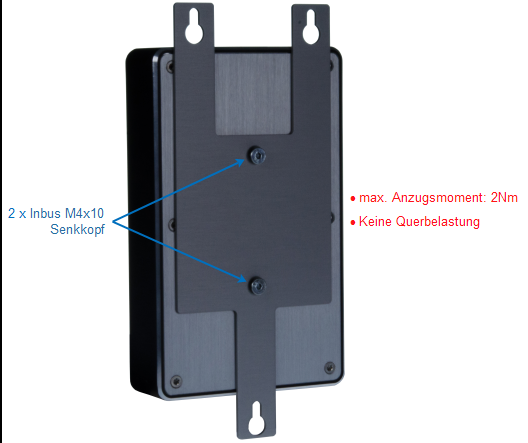

Der Befestigungs-Flansch wird über 2 mitgelieferte Inbus-Schrauben an der Rückseite der Irinos-Box befestigt (siehe Abbildung).

Anschließend kann die Irinos-Box von vorne über die drei „Schlüssel-Löcher“ montiert werden, beispielsweise an einer Schaltschrank-Wand.





Befestigung an 40mm Alu-Profil



➔Zur Befestigung am Item-Profil ist der Befestigungs-Winkel IR-MITEM-40 erforderlich.

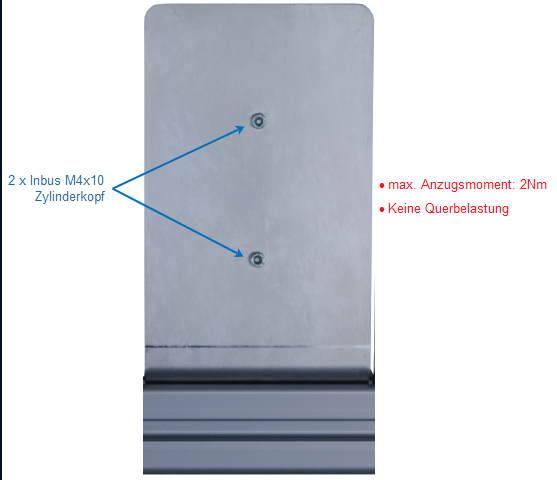

Der Befestigungs-Winkel wird über 2 mitgelieferte Inbus-Schrauben an der Rückseite der Irinos-Box befestigt:

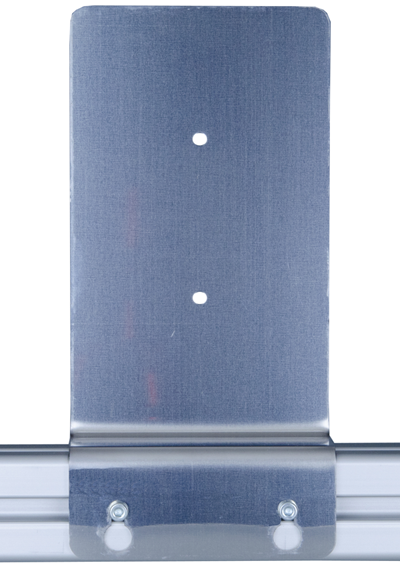

Anschließend kann die Irinos-Box von vorne über die zwei „Schlüssel-Löcher“ an einem Alu-Profil montiert werden. Hierzu sind passende Nutensteine sowie Schrauben für das Alu-Profil erforderlich. Diese sind nicht im Lieferumfang des Befestigungswinkels enthalten.
