Das Irinos-System verfügt über einen integrierten Web-Server, der als Inbetriebnahme- und Diagnose-Hilfe dient. Der Zugriff auf den Web-Server erfolgt von einem Webbrowser wie beispielsweise Firefox oder Opera. Geben Sie dazu die IP-Adresse des Irinos-Systems in die Adresszeile des Webbrowsers ein (Auslieferungszustand 192.168.3.99).
|
Die Darstellung der Webseiten wurde mit verschiedenen Webbrowsern erfolgreich getestet. Aufgrund der unterschiedlichen Interpretation von Standards, kann eine einwandfreie Funktion nicht mit allen Browsern und Browser-Versionen garantiert werden. |
Es stehen 3 verschiedene Webseiten zur Verfügung:

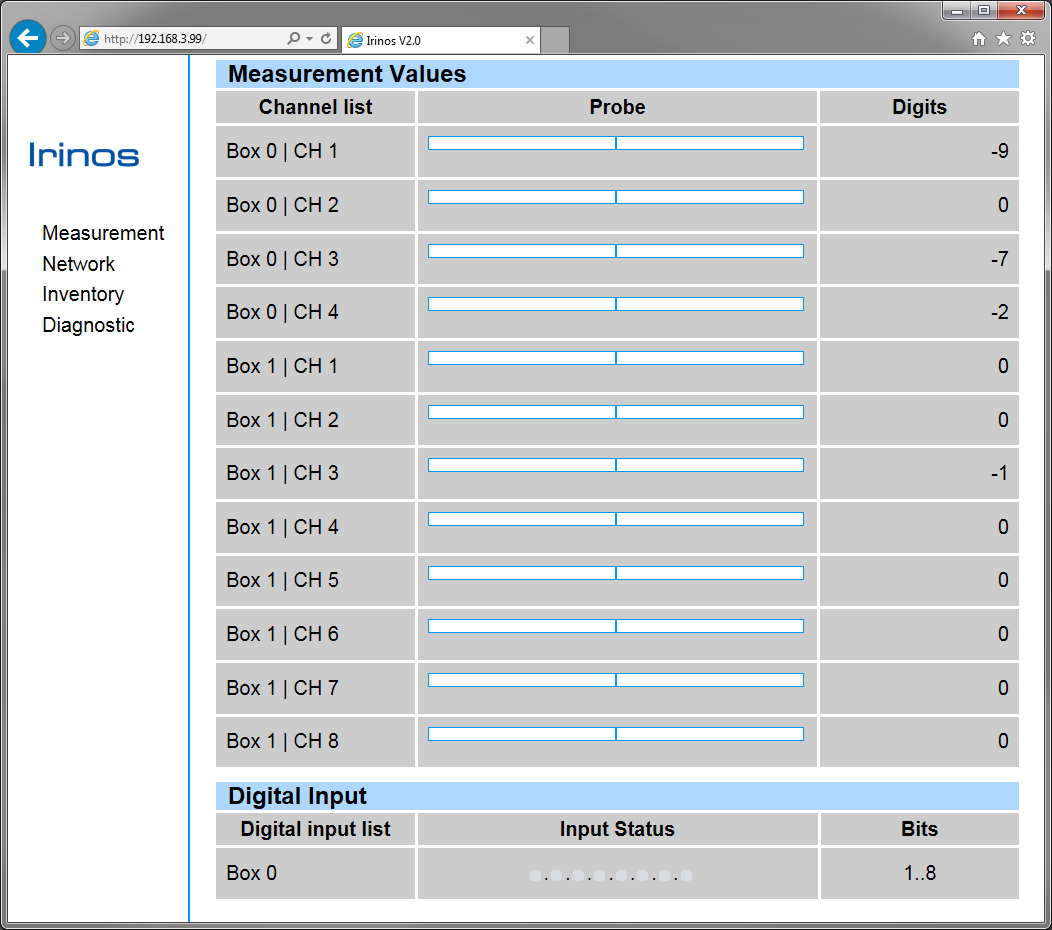

Measurement
Auf der Webseite "Measurement" werden die aktuellen Messwerte der Messeingänge sowie der aktuelle Zustand der digitalen Eingänge live angezeigt (Updaterate ca. 4 Hz).
Damit können:
oDie Messtaster bereits zu einem Zeitpunkt eingestellt und getestet werden, an dem noch keine Messrechner-Software zur Verfügung steht.
oDie vom Irinos-System gelieferten Messwerte mit denjenigen verglichen werden, welche die Messrechner-Software anzeigt.

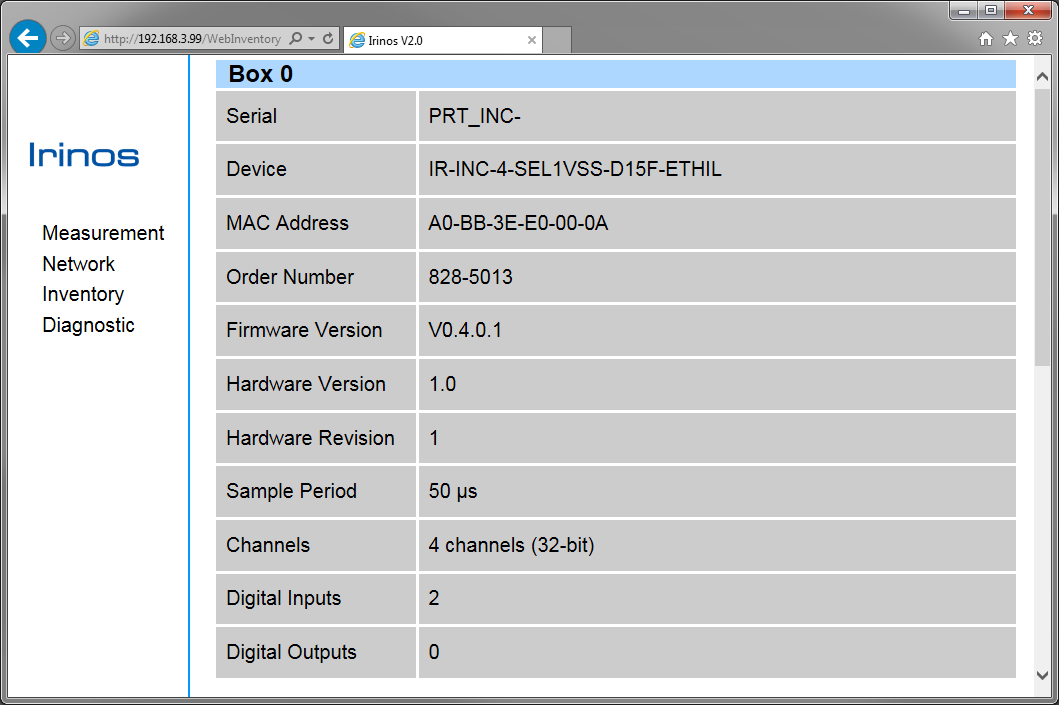

Inventory
Auf der Webseite "Inventory" wird eine Übersicht aller im Irinos-System vorhanden Irinos-Boxen mit den wichtigsten Box-Informationen angezeigt:
Information |
Beispiel |
Beschreibung |
|---|---|---|
Serial |
I001234 |
Seriennummer der Irinos-Box |
Device |
SC-INC-4-SEL1VSS-D15F-EPI |
Bezeichnung der Irinos-Box |
MAC Address |
A0-BB-3E-E0-00-0A |
Eindeutige MAC-Adresse der Irinos-Box. |
Order Number |
828-3047 |
Bestellnummer. Diese Nummer beginnt immer mit 8. |
Firmware Version |
V2.0.0.11 |
Versionsnummer der Firmware. |
Hardware Version |
V1.1 |
Versionsnummer der Mess-Hardware. |
Hardware Revision |
1 |
Kompatibilitätskennung der Hardware für die Firmware. |
Sample Period |
250 µs |
Interne Abtastperiode in µs. |
Channels |
4 channels (32-bit) |
Anzahl der Messkanäle und interner Datentyp der jeweiligen Messkanäle. |
Digital Inputs |
2 |
Anzahl der an der Box verfügbaren digitalen Eingänge |
Digital Outputs |
0 |
Anzahl der an der Box verfügbaren digitalen Ausgänge |

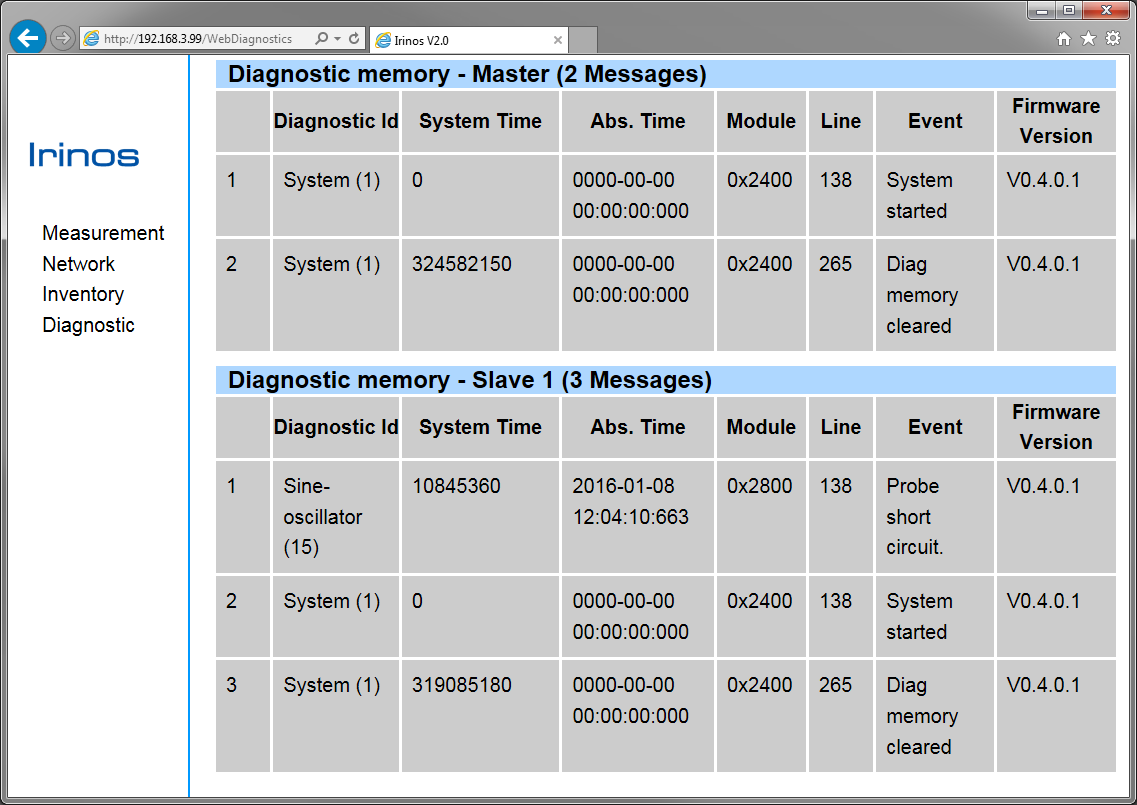

Diagnostic
Auf der Webseite Diagnostic wird der Inhalt des Diagnose-Speichers der einzelnen Irinos-Boxen angezeigt:
Spalte |
Beispiel |
Bedeutung |
|---|---|---|
Diagnostic-Id |
Sine-oscillator (15) |
Typ des Diagnose-Ereignisses. |
System Time |
15364470 |
SCLink-Zeit in µs seit Einschalten des Irinos-Systems. (Diese interne Zeit ist für alle Irinos-Boxen eines Systems identisch.) |
Abs. Time |
2016-01-08 12:04:10:663 |
Datum und Uhrzeit, an dem das Ereignis aufgetreten ist. Jahr-Monat-Tag Stunde:Minute:Sekunde:Millisekunde |
Module |
0x2800 |
Zusatz-Informationen für den Support. |
Line |
138 |
|
Event |
Probe short circuit. |
Hilfs-Text für das Ereignis. |
Firmware-Version |
V0.4.0.1 |
Firmware-Version, mit welcher das Ereignis aufgetreten ist. |
